Программный модуль «RuMap: RoadSignsRecognition» от ЗАО «Геоцентр-Консалтинг» был создан в ходе работ над платформой автоматизированного оперативного создания и актуализации универсального графа движения («RuMap: RoadNetworkBuilder») и является частью данной платформы. Работы проводились в ходе выполнения НИОКР по программе «Развитие-ЦП-1» в соответствии с договором о предоставлении гранта, заключенным ЗАО «Геоцентр-Консалтинг» с Федеральным государственным бюджетным учреждением «Фонд содействия развитию малых форм предприятий в научно-технической сфере». Данные с видеорегистраторов рассматривались, как один из источников исходных данных для работы платформы «RuMap: RoadNetworkBuilder».

Программный модуль «RuMap: RoadSignsRecognition» предназначен для распознавания знаков дорожного движения по данным с видеорегистраторов (видеофайлов и соответствующих им файлов треков движения транспортных средств) и формирования набора данных, содержащих навигационную информацию для дорожного графа.

Приложение распознаёт знаки, которые непосредственно влияют на построение автомобильного маршрута (знаки направления движения по полосе (ПДД 5.15.2 ), подземных (6.6) и надземных (6.7) пешеходных переходов, знаки выделенной полосы (5.14) и т.п.).

Идея об автоматическом распознавании знаков нашла свое отражение при работе автомобильных навигаторов, а также является встроенной функцией в некоторых автомобилях, которая должна помогать водителю соблюдать скоростной режим на дорогах. И в том, и в другом случае водитель получает на экран информацию о распознанном знаке. Однако при распознавании в режиме реального времени встречается ряд трудностей: плохо или совсем не распознаются знаки, размещенные под углом, висящие над дорогой и раскачивающиеся от ветра; распознавание затруднено при сильном дожде, в темное время суток или при ярком солнце (бликах).

Такое распознавание основано на сверке изображения встреченного знака с изображением знаков во встроенной базе данных, а если нужный знак не найден, система или навигатор обращаются к загруженным в ПО картам и выводят знаки на дисплей в соответствии с ними. Таким образом, корректность информирования водителя будет зависеть от актуальности карты, в том числе от актуальности дорожного графа.

Однако, изменение расположения знаков на дороге происходит достаточно часто: это и открытие новых участков, и проведение ремонтных работ, и прочие причины, по которым знаки могут быть сняты, передвинуты и т.п.. Работы по обновлению дорожных карт занимают большое количество времени. Проводить такую работу только в ручном режиме очень дорого и долго, поэтому в различных компаниях используются дополнительные возможности, помогающие частично автоматизировать ручной труд картографов.

В основе работы программного модуля «RuMap: RoadSignsRecognition» от ЗАО «Геоцентр-Консалтинг» лежит использование нейросетей для детекции и классификации знаков дорожного движения.

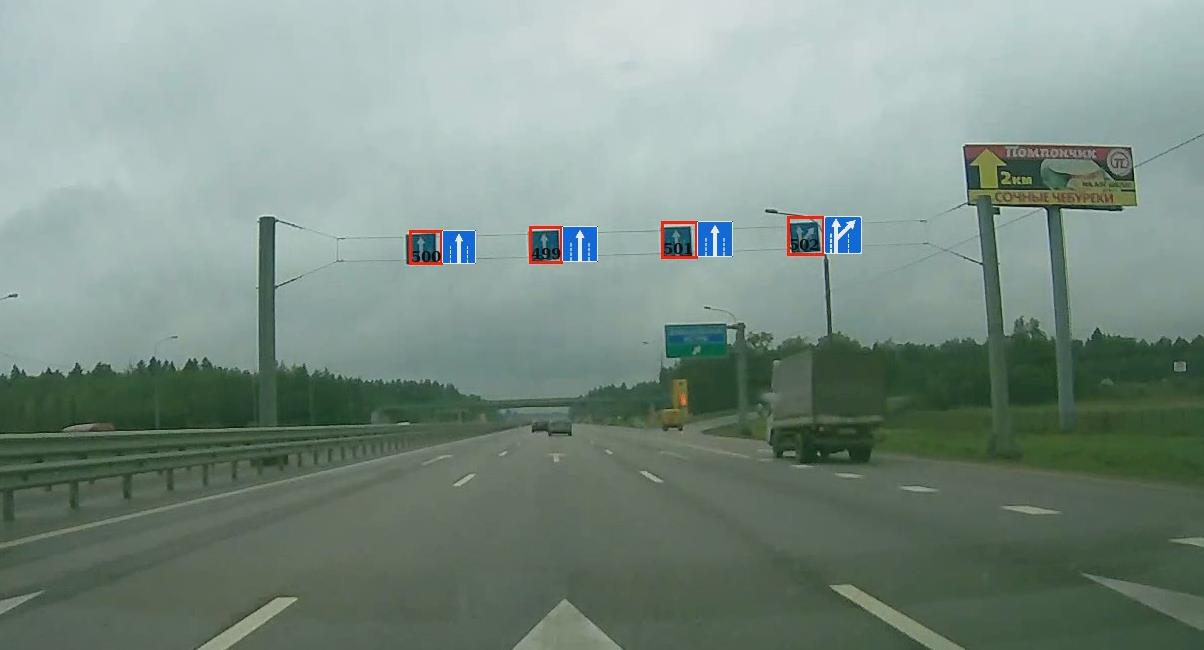

Рисунок 1. Пример классификации синих предписывающих знаков

Рисунок 1. Пример классификации синих предписывающих знаков

После распознавания знака осуществляется вычисление его географических координат относительно положения камеры, исходя из параметров изображения и оптических свойств камеры. Положение камеры, в свою очередь, определяется через синхронизацию трека движения со временем видеозаписи.

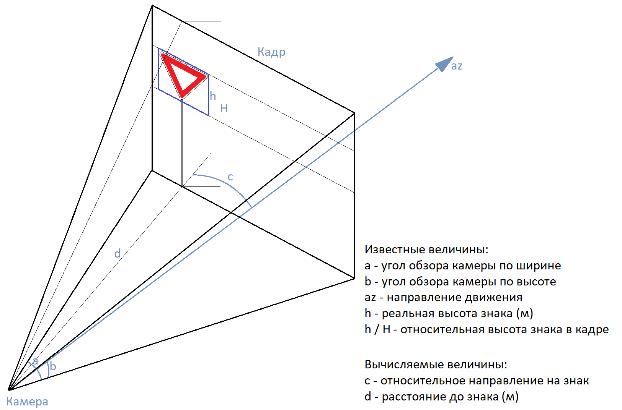

Определение расстояния и направления знака

Рисунок 2. Определение расстояние и направления знака

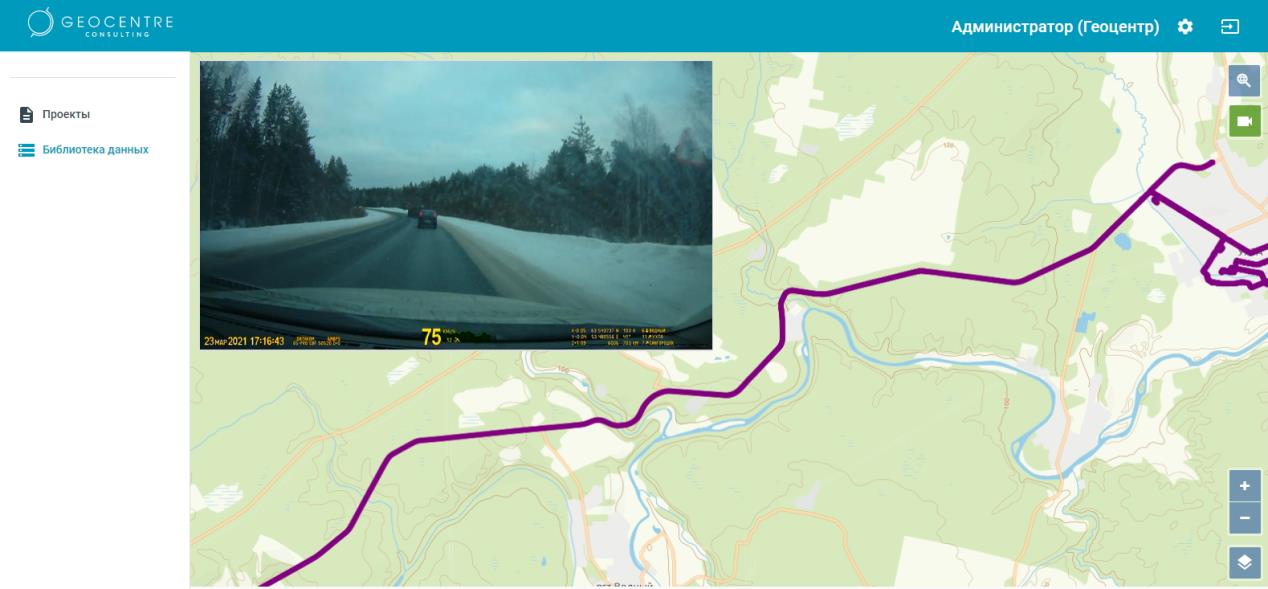

Пример трека движения и видео, загруженного в систему "RuMap: RoadNetworkBuilder"

Рисунок 3. Пример трека движения и видео, загруженного в систему "RuMap: RoadNetworkBuilder"


Результатом работы приложения является набор точек с информацией о направлении и типе знака дорожного движения. Далее точки привязываются к ребрам графа и данные знаков дорожного движения переносятся в атрибуты дорожного графа.

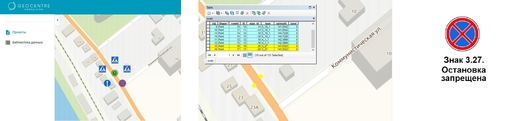

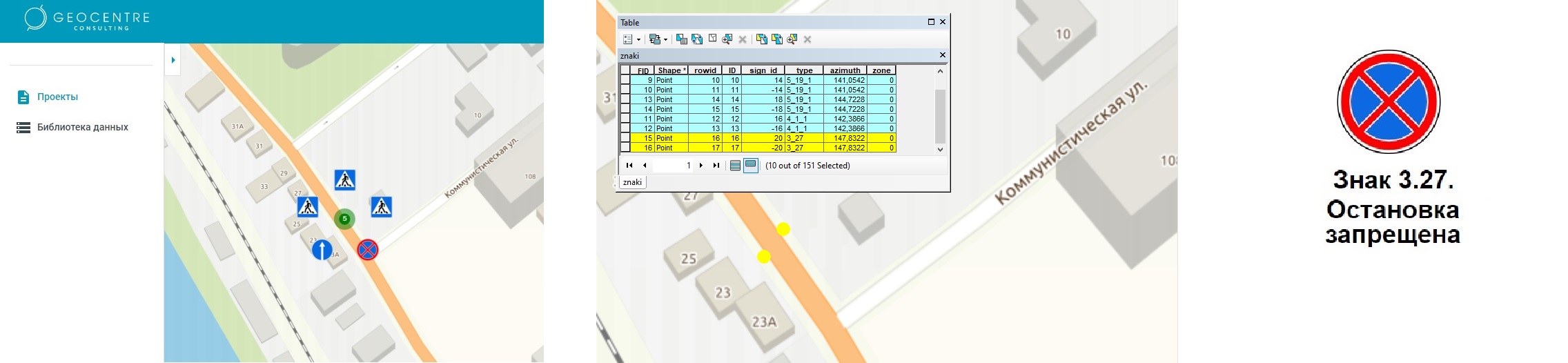

Рисунок 4. Пример загрузки распознанных знаков в гис-программу

Рисунок 4. Пример загрузки распознанных знаков в гис-программу

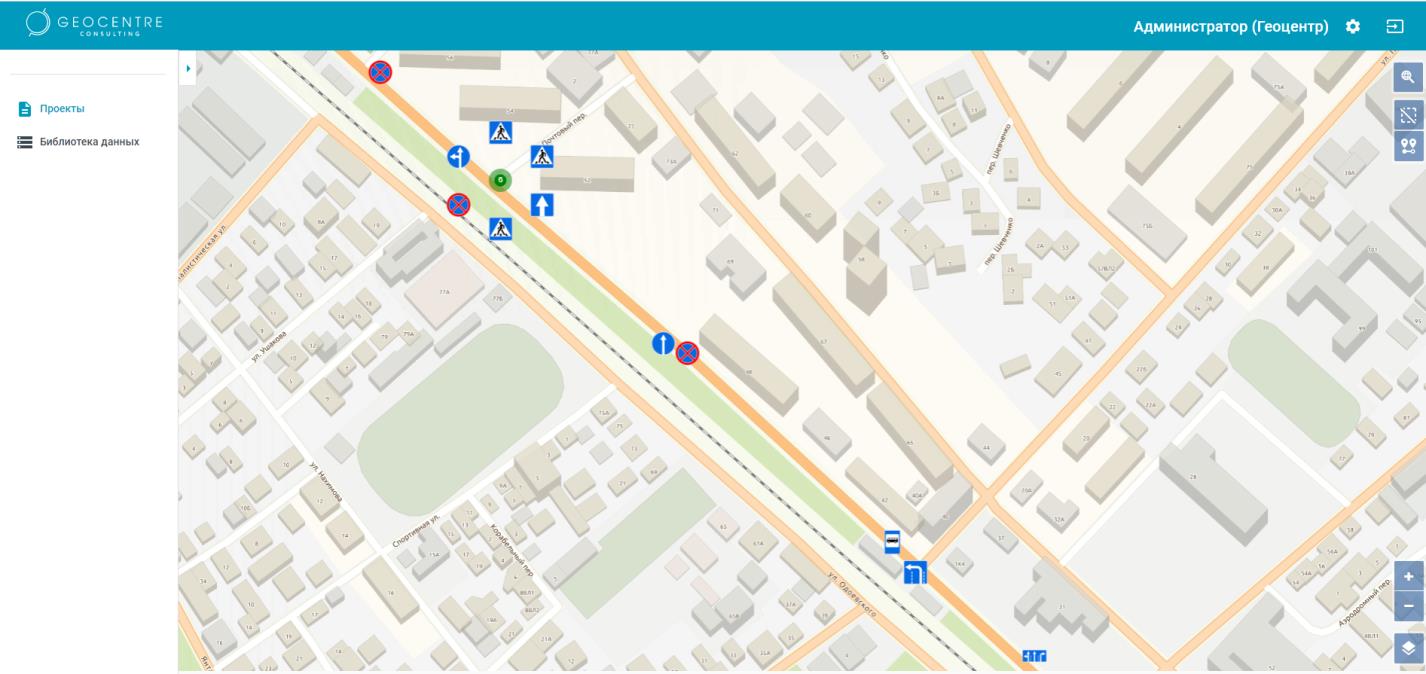

Пример отображения знаков на карте в системе "RuMap: RoadNetworkBuilder"

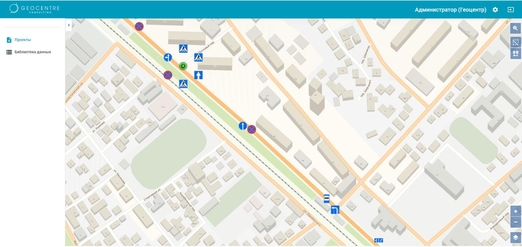

Рисунок 5.Пример отображения знаков на карте в системе "RuMap: RoadNetworkBuilder"
